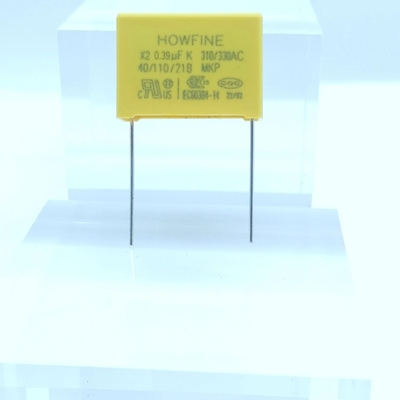

Bukti Tegangan MPX MKP Metallised Polypropylene Film Capacitors X2 0.39uf

MKP/MPXKapasitor film polipropilen logam 394k/310V E4 P22.5mm

^{INFORMASI PRODUK}

 ^Pengantar:

 ^{1. Kapasitor Keselamatan: Stabilitas Tinggi}

^{2. Non-induktif.}

^{3. Sifat penyembuhan diri.}

^{4. Kotak plastik, diisi resin epoksi, kotak terbuat dari bahan tahan pelarut.}

^{5. Sangat baik untuk digunakan dalam kopling antena, line-by-pass, dan cross-the-line.Aplikasi di mana ukuran sangat penting.}

^{6. Standar Teruji: IEC384-14, DIN EN 132 400, UL 1414, CSA C22.2}

^{7. Keselamatan Disetujui (UL.ENEC.CQC)}

^{8. Kawat timah mengadopsi timah berlapis timah dan membungkus kawat tembaga, menggunakan resin epoksi tahan api}

^{enkapsulasi di dalam cangkang plastik, kinerja tahan api mencapai kelas UL94V-0.}

^Spesifikasi

^{1. Suhu pengoperasian: -40°C ~ +110°C}

^{2. Kisaran kapasitansi: 0,01uF~3,3uF}

^{3. Toleransi kapasitansi ± 5% (J), ± 10% (K),± 20%(M )}

^{4. Nilai tegangan: 310VAC,330VAC}

^{5. Faktor disipasi: 0,1%MAX PADA 1KHz, 25°C}

^{6. Tegangan bukti: 2100VDC 1Sec (20°C)}

^{7. Resistansi isolasi:}

^{>30.000MΩ (C≤0,33uF)}

^{>10.000MΩ/ uF (C>0,33uF) PADA 25°C}

^{8. Ketahanan: Tegangan uji 344VAC harus diterapkan selama 1000 Jam dalam 85°Cruang.Selama periode ini,}

^{1000VAC 60HZ untuk jangka waktu 0,1Sec diterapkan setiap jam sekali.Setelah ujian.ΔC/C≤10% , ΔDF≤0,04%,}

^{ΔIR≥50% dari nilai yang ditentukan.}

	1	Ukuran kecil.
	2	Suhu lebar, frekuensi konten yang mengiritasi DF dengan stabilitas tinggi.
	3	Arus tinggi menahan kekuatan dielektrik yang sangat tinggi.
	4	Stabilitas kerja jangka panjang.
	5	Peringkat api: UL94V-0.6.
	6	Ada penyembuhan diri.
	7	Banyak digunakan dengan jumpercircuits catu daya, bypass, kopling antena dan situs interferensi lainnya.
	8	Dapat menahan tekanan.

^{SPESIFIKASI UKURAN}

Aplikasi

lead untuk digunakan dalam bypass jalur, sambungan antena, lintas jalur, dan sirkuit pembunuh percikan.
Tersedia untuk filter EMI.
Mengalihkan aplikasi catu daya.
Peralatan mesin bisnis, seperti: penambahan mesin, layar komputer, dan monitor...
Peralatan rumah tangga, seperti: mixer, kipas angin, penggiling kopi, pemutar DVD, sirkuit audio dan TV...
Peralatan thyristor dan triac, seperti: dimmer...

Pengujian Kapasitor Keselamatan

(1) Karena kapasitas kapasitor elektrolitik jauh lebih besar daripada kapasitor tetap biasa, kapasitor pengaman JEC harus menggunakan kisaran yang sesuai untuk kapasitas yang berbeda saat mengukur.Menurut pengalaman, secara umum, kapasitansi antara 1 ~ 47μF dapat diukur dengan file R×1k, dan kapasitansi yang lebih besar dari 47μF dapat diukur dengan file R×100.

(2) Hubungkan kabel uji merah multimeter ke kutub negatif, dan kabel uji hitam ke kutub positif.Pada saat bersentuhan, penunjuk multimeter pertama-tama membelokkan defleksi besar ke kanan (penghalang potensial listrik yang sama, semakin besar kapasitasnya, semakin besar ayunannya), dan kemudian secara bertahap membelok ke kiri hingga berhenti pada titik tertentu. posisi.Nilai resistansi saat ini adalah resistansi bocor kapasitor elektrolitik, yang sedikit lebih besar dari resistansi bocor terbalik.

Pengalaman praktis menunjukkan bahwa resistansi kebocoran kapasitor elektrolit umumnya harus di atas beberapa ratus kΩ.Jika tidak, itu tidak akan berfungsi dengan baik.Jika tidak ada muatan dalam arah positif dan negatif selama pengujian, penunjuk tidak akan bergerak.

Ini berarti kapasitas telah hilang atau sirkuit internal rusak;jika resistansi yang diukur kecil atau nol, itu berarti kapasitor memiliki arus bocor yang besar atau telah rusak karena kerusakan.Itu tidak bisa lagi digunakan.

(3) Untuk kapasitor elektrolit dengan kutub positif dan negatif yang tidak diketahui, metode pengukuran resistansi kebocoran di atas dapat digunakan untuk menilai.Artinya, pertama-tama ukur resistansi kebocoran secara sewenang-wenang, ingat ukurannya, lalu ganti pena meteran untuk mengukur nilai resistansi.Yang dengan nilai resistansi lebih besar dalam dua pengukuran adalah metode koneksi positif.

Secara khusus, ujung uji hitam dihubungkan ke kutub positif, dan ujung uji merah dihubungkan ke kutub negatif.Kemudian gunakan roda resistansi multimeter dan metode pengisian positif dan negatif kapasitor elektrolitik, dan sesuai dengan ukuran penunjuk yang berayun ke kanan, kapasitas kapasitor elektrolitik dapat diperkirakan.
